Gimbal drona, tajna mirne slike i česti kvarovi

Gimbal drona je mali sistem stabilizacije koji pravi ogromnu razliku između mirnog, upotrebljivog snimka i podrhtavanja koje kvari kadar. Ako želite kratak odgovor, njegov posao je da kameru drži ravno i mirno dok dron ubrzava, koči, naginje se i trpi udare vetra. Za pilote u Srbiji to nije samo pitanje lepše slike. Ispravan gimbal znači sigurniji pregled kadra pre leta, manje grešaka na terenu i manji rizik da zbog sitnog problema izgubite važan posao ili snimanje.

U praksi, deo problema možete sami da uočite i rešite pre poletanja. Drugi simptomi su jasan znak da dron ne treba dizati u vazduh dok ga ne pregleda servis. Upravo ta razlika najviše zanima pilote kod nas, posebno početnike, vlasnike polovnih dronova i firme koje dron koriste za inspekcije, mapiranje ili snimanje.

gimbal drona, šta zapravo radi

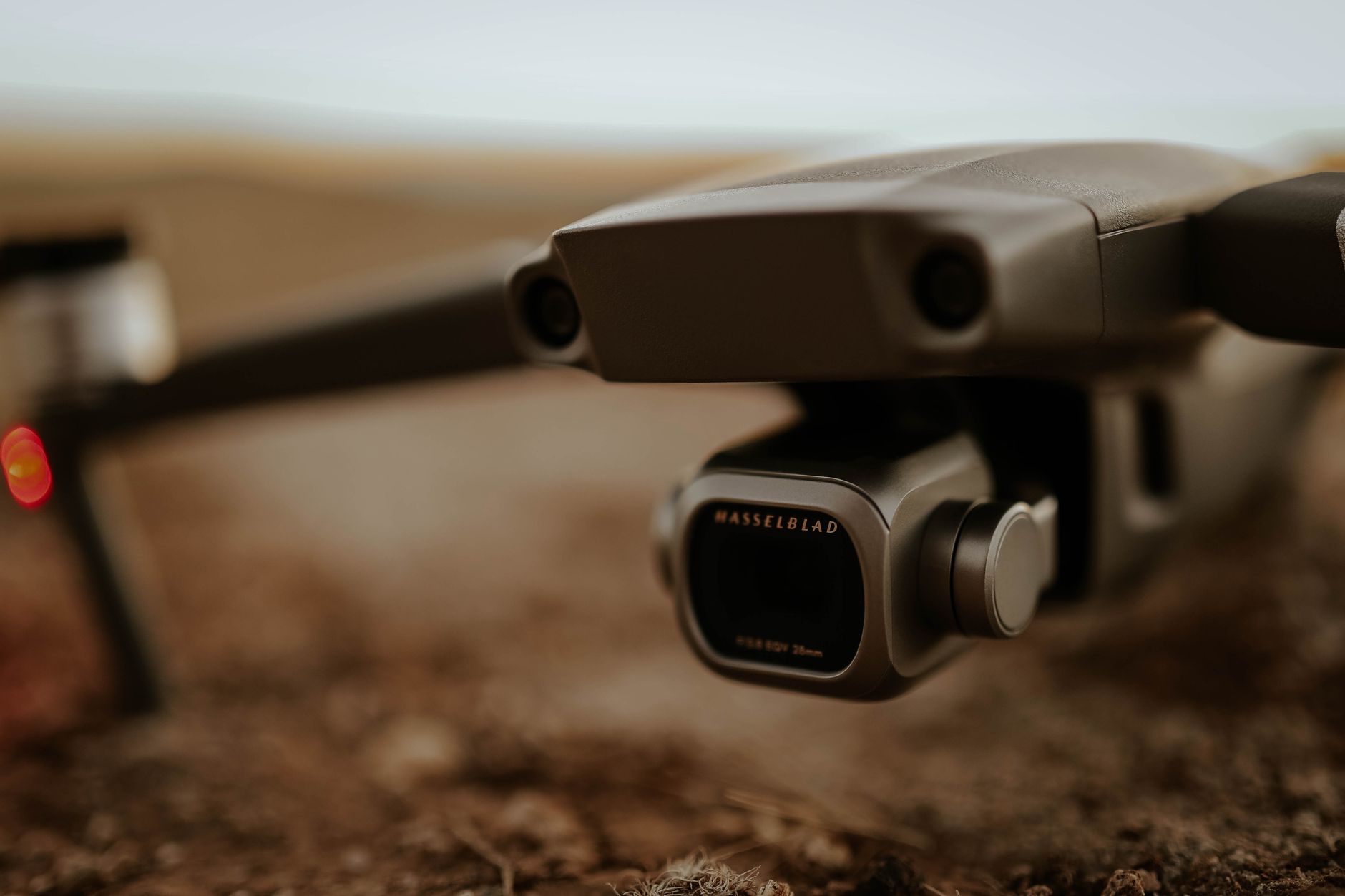

Najjednostavnije rečeno, gimbal je mehaničko elektronski sklop koji stabilizuje kameru u više osa. Dok se telo drona pomera, kamera pokušava da ostane mirna. Zbog toga video deluje glatko, a horizont ostaje ravan.

Kod većine modernih kamera na dronovima stabilizacija se odvija u tri ose.

• Nagib, pomeranje kamere gore i dole.
• Bočno ravnanje, ispravljanje kamere kada se dron nagne ulevo ili udesno.
• Skretanje, fino ublažavanje pokreta pri okretanju drona oko svoje ose.

Jeftiniji modeli ponekad imaju jednostavnije rešenje, elektronsku stabilizaciju ili manji broj osa, pa zato i snimak izgleda manje mirno. Kod ozbiljnijih dronova upravo gimbal pravi razliku između igračke i alata za rad.

Ako tek ulazite u svet letenja, kroz osnovnu obuku za dron pilote mnogo brže se nauči kako da prepoznate simptome kvara pre nego što postanu skup problem na terenu.

Kako nastaje stabilna slika u letu

Da bi kamera ostala mirna, gimbal stalno dobija podatke iz senzora drona i iz sopstvenih motora. Kada dron propadne na udaru vetra ili naglo zakoči, sistem registruje pomeranje i trenutno koriguje položaj kamere. To traje deliće sekunde i zato korisnik vidi miran kadar iako se letelica aktivno bori sa spoljnim uslovima.

U tom lancu rade zajedno više delova.

• Motori gimbala pomeraju kameru veoma precizno.
• Senzori položaja javljaju sistemu gde se kamera trenutno nalazi.
• Upravljačka elektronika preračunava koliko korekcije treba u svakom trenutku.
• Gumeni amortizeri ublažavaju sitne vibracije koje dolaze sa rama drona.
• Fleks kabl prenosi napajanje i podatke između kamere, gimbala i ostatka sistema.

Zato kvar ne mora uvek da bude u samom motoru. Nekad je problem u amortizeru, nekad u kablu, nekad u loše nameštenom filteru na objektivu, a nekad u mehaničkom udaru posle grubog sletanja.

Šta pilot u Srbiji može sam da proveri pre leta

Ovo je najvažniji deo za svakodnevnu praksu. Veliki broj problema može da se primeti još na zemlji, bez rastavljanja drona i bez rizičnog popravljanja na svoju ruku.

Vizuelni pregled pre uključivanja

• Proverite da li je skinut transportni držač kamere, ako ga model ima.
• Pogledajte da li kamera stoji prirodno i simetrično, bez ukrivljenja i zazora.
• Pregledajte gumene amortizere. Ako je neki ispao, napukao ili visi, pojaviće se podrhtavanje.
• Proverite da li je fleks kabl uredan, bez presecanja, cepanja ili uvrtanja.
• Uverite se da na kameri nema blata, prašine, trave ili peska koji koče pokret.

Provera pri uključivanju

Kada uključite dron, kamera obično kratko prođe kroz automatsku proveru pokreta. To je odličan trenutak da uočite problem. Znak za oprez je ako se kamera trza, stane u čudnom uglu, trese se ili ne završi početnu proveru.

Obratite pažnju i na upozorenja u aplikaciji proizvođača. Ako se poruka ponavlja posle gašenja i ponovnog uključivanja, nemojte poletati samo zato što dron naizgled ipak daje sliku.

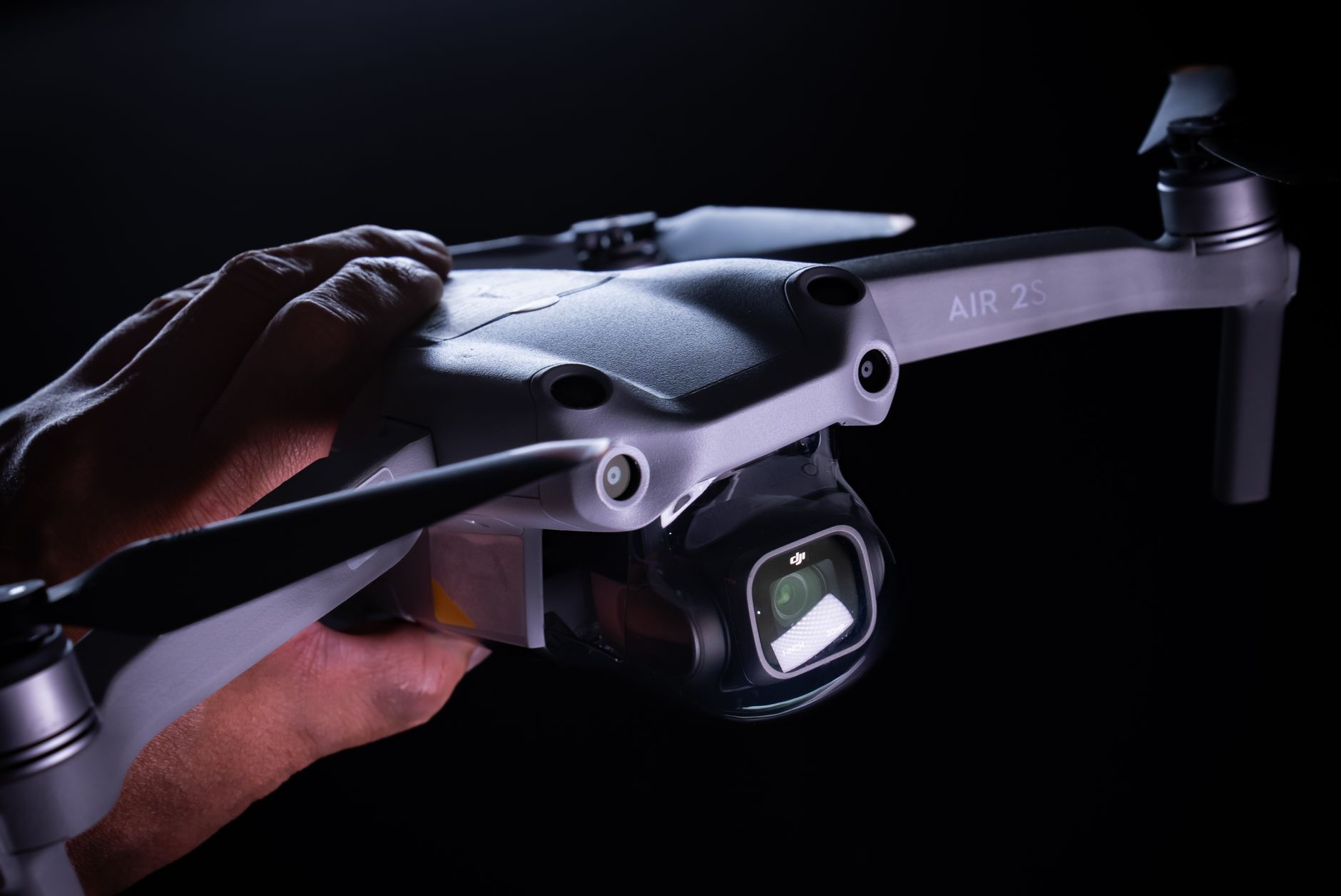

Provera pre poletanja

• Postavite dron na ravnu i stabilnu podlogu.
• Proverite da li je horizont ravan dok letelica miruje.
• Lagano pomerite nagib kamere preko komande i gledajte da li je pokret gladak.
• Poslušajte ima li neobičnog zujanja ili struganja iz gimbala.
• Uverite se da dodatna oprema na kameri nije preteška za taj model.

Za pilote u Srbiji posebno je važno da ovo rade i posle vožnje do terena. Mnogi kvarovi ne nastanu u letu, već u transportu. Dron preživi poletanje, ali kamera strada u gepeku, rancu ili pri brzom pakovanju posle snimanja.

Kalibracija, kada pomaže a kada ne

Kalibracija može da reši deo problema, ali nije čarobno rešenje za fizičko oštećenje. Njena svrha je da sistem ponovo uskladi položaj kamere, senzora i krajnjih tačaka pokreta.

Kalibracija najčešće ima smisla u ovim situacijama.

• Posle ažuriranja programa drona ili aplikacije.
• Posle dužeg transporta ili promene temperature.
• Kada je horizont blago nakrivljen, a nema vidljivih mehaničkih oštećenja.
• Posle sitnog udarca, ako kamera i dalje radi normalno i ništa nije savijeno.

Kalibracija uglavnom neće pomoći ako je fleks kabl oštećen, ako je neka osovina iskrivljena, ako motor zapinje, ako amortizer visi ili ako se čuje mehaničko struganje. Tada korisnici često izgube vreme ponavljajući postupak više puta, a pravi problem ostaje isti.

Dobro pravilo je jednostavno. Ako se simptom vrati odmah posle uspešne kalibracije, verovatno nije stvar samo u softverskom podešavanju.

Najčešći kvarovi i simptomi koje ne treba ignorisati

Podrhtavanje slike

Ako video podrhtava i po mirnom vremenu, najčešći uzrok su labavi amortizeri, prljavština oko mehanizma, neodgovarajući dodatak na kameri ili početak kvara motora gimbala. Ponekad je problem i u elisama ili motorima drona, jer vibracije sa letelice završe na kameri.

Kriv horizont

Kada kadar deluje nakrivo iako dron mirno lebdi, prvo posumnjajte na kalibraciju ili na sitno mehaničko pomeranje posle udara. Ako se linija horizonta menja tokom leta, problem može biti dublji i ne treba ga zanemariti.

Kamera gleda nadole i ne reaguje pravilno

Ovo često ukazuje na blokadu mehanizma, problem sa kablom ili na to da sistem nije prošao početnu proveru. Nekad korisnik previdi transportni držač, a nekad je došlo do većeg stresa na samom nosaču kamere.

Poruka o preopterećenju

Kada aplikacija javlja da je stabilizator preopterećen, razlog može biti veoma prost, na primer dodatni filter koji remeti balans, ili mnogo ozbiljniji, kao što je oštećen motor. Ako se poruka pojavljuje povremeno samo po hladnom vremenu, vredi proveriti da li se mehanizam pokreće glatko. Ako se javlja stalno, dron ne treba forsirati.

Trzanje pri pomeranju kamere

Neujednačen pokret nagiba kamere često ukazuje na zapinjanje ose ili na problem sa upravljanjem. Snimak tada izgleda amaterski, a kod komercijalnog rada takav materijal često postane neupotrebljiv.

Crn ekran ili prekid slike uz normalan let

Ako dron leti stabilno, ali je slika nestala ili se povremeno gubi, uzrok može biti u kameri ili u kablu koji povezuje kameru i gimbal sa sistemom. To više nije problem koji treba rešavati nasumičnim pritiskanjem i pomeranjem delova.

Kada dron mora u servis

Postoji jasna granica između osnovne provere i pokušaja da sami popravite kvar. Čim postoji sumnja na mehaničko oštećenje, servis je bezbednija i često jeftinija opcija od improvizacije.

Dron treba poslati u servis kada primetite bilo šta od sledećeg.

• Kamera je fizički nakrivljena ili visi pod neprirodnim uglom.
• Fleks kabl je pocepan, naboran ili presečen.
• Posle kalibracije problem ostaje potpuno isti.
• Čuje se struganje, preskakanje ili glasno zujanje iz gimbala.
• Dron je pao, udario u granu, zid ili tlo, čak i ako i dalje poleće.
• U sistem je ušla voda, vlaga, blato, so ili fini pesak.
• Kamera povremeno radi, pa prekida bez jasnog razloga.

Za korisnike u Srbiji ovo je posebno važno kod polovnih dronova. Mnogi uređaji spolja izgledaju uredno, ali imaju istoriju grubih sletanja. Gimbal često prvi pokaže posledice takvog korišćenja.

Za firme koje uvode dron u snimanje, inspekcije ili mapiranje, isplati se da tim prođe praktičan rad sa opremom kroz Lomingo centar za obuku dron pilota, jer se najskuplje greške uglavnom dese zbog lošeg rukovanja, transporta i procene terena, a ne zbog same elektronike.

Šta ovo znači za pilote i kupce u Srbiji

Na našem tržištu postoje tri tipične situacije u kojima znanje o gimbalu pravi realnu razliku.

Kupovina polovnog drona

Ne gledajte samo broj baterija i stanje propelera. Tražite snimak uključivanja drona, kratak video kretanja kamere i primer letenja sa ravnim horizontom. Ako prodavac izbegava da pokaže kako kamera radi pri startu, to je loš znak.

Rad na prašnjavom, blatnjavom ili vetrovitom terenu

Poljoprivredne parcele, gradilišta i zemljani prilazi kod nas često opterećuju mehaniku više nego što korisnici očekuju. Sitna prljavština i vibracije ne kvare sve odmah, ali ubrzavaju habanje. Zato pregled posle svakog terena nije luksuz, već rutina.

Komercijalno snimanje bez rezervnog plana

Ako snimate nekretnine, događaje ili promocije, kvar gimbala znači izgubljen termin i loš utisak kod klijenta. Zato je pregled opreme dan ranije mnogo važniji od panične provere na licu mesta.

Ako želite još praktičnih tekstova o radu sa opremom, pogledajte i ostale tekstove iz kategorije industrija i usluge.

Kako da produžite vek gimbala

• Uvek koristite zaštitu za transport kada model to predviđa.
• Ne ubacujte dron u ranac dok je kamera pritisnuta uz kabl ili kućište.
• Ne stavljajte dodatke na kameru koji nisu predviđeni za taj model.
• Posle leta na prašini ili pored vode pregledajte mehanizam pre pakovanja.
• Ne pokrećite dron na neravnoj podlozi punoj sitnog šljunka i trave.
• Ne forsirajte poletanje ako je kamera zakočena ili aplikacija javlja grešku.
• Ne pokušavajte grubo ručno pomeranje ose kamere dok je sistem pod naponom.

Ove navike zvuče jednostavno, ali upravo one najčešće odvoje pažljivog operatera od korisnika koji stalno ima sitne i skupe kvarove.

Zaključak

Gimbal drona nije samo dodatak za lepši video. On je ključan deo sistema koji čuva upotrebljivost snimka, pomaže pri bezbednoj proceni scene i brzo otkriva da li je letelica spremna za rad. Pilot u Srbiji može sam da uradi osnovnu vizuelnu proveru, da prati upozorenja, da uradi kalibraciju kada ima smisla i da ne poleti kada simptomi ukazuju na kvar. Sve preko toga, posebno posle pada, udara ili uporne greške, spada u posao za servis.

Za početnike je najskuplja greška da loše navike usvoje kao normalne. Zato je mnogo lakše naučiti pravilnu pripremu, transport i pregled opreme kroz praktičan rad nego kroz kvarove na sopstvenom dronu.
